Berceau-crochet pour PC portable
Modélisation Tinkercad · Impression 3D · Anneau cylindrique + crochet · à imprimer en 2 exemplaires
Fidget spinner
Modélisation Tinkercad · Impression 3D · Roulement à billes 608ZZ intégré

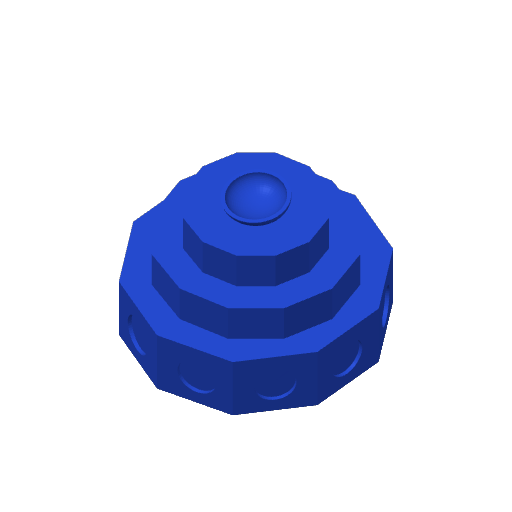

Trophée de badminton
Modélisation Tinkercad · Impression 3D · Trophée en gradins
Étapes Tinkercad
Polygone · 10 côtés · ⌀ 125 mm · H 30 mm
Polygone · ⌀ 95 mm · H 18 mm · Z = 30
Polygone · ⌀ 65 mm · H 14 mm · Z = 48
Demi-sphère ⌀ 40 mm · posée à plat · Z = 62
Cylindre trou ⌀ 14 mm · dupliquer + tourner 36° (×10)
Ctrl+A · Aligner centré X/Y · Ctrl+G
Texte trou « LFAY 2026 » sur une face de la base
Ctrl+C / Ctrl+V et tape 36° dans la rotation (360° ÷ 10 = 36°). Répète : chaque copie se place toute seule autour du centre. Pense à tout aligner sur le centre avant de grouper.

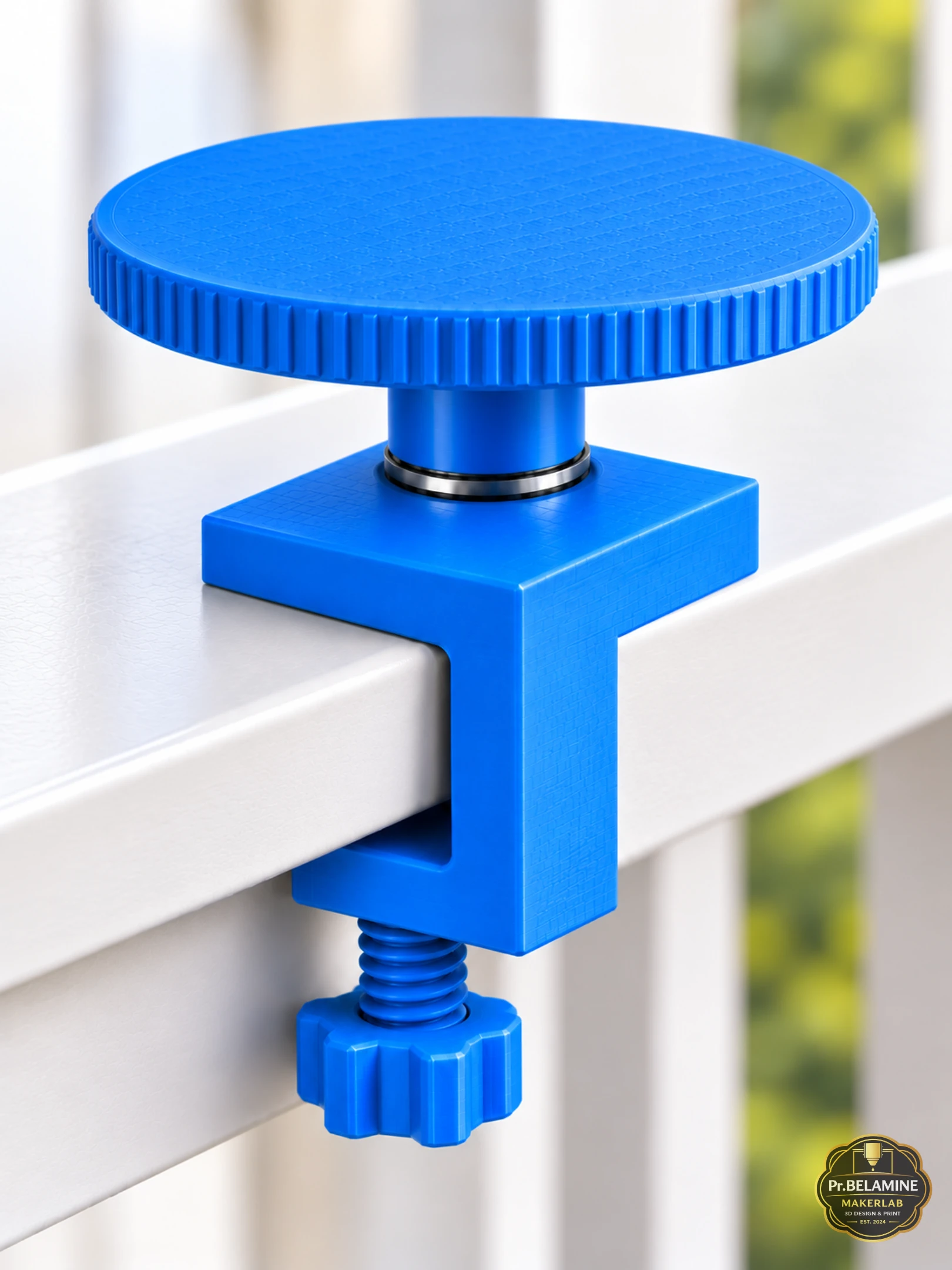

Concevoir un support rotatif à pince avec roulement 608ZZ
Modélisation Tinkercad · Impression 3D · Pince en U · Plateau rotatif · Roulement 608ZZ
Le projet
Dans cette activité, vous allez concevoir avec Tinkercad un objet technique utile : un support rotatif à pince.
Ce support peut être utilisé pour maintenir un petit objet pendant une séance de peinture, de vernissage ou de photographie. Il se fixe au bord d'une table ou d'un garde-corps grâce à une pince en forme de U. Le plateau supérieur doit pouvoir tourner librement grâce à un roulement 608ZZ.
L'objectif est de créer un objet simple, stable, fonctionnel et imprimable en 3D, en utilisant principalement des formes accessibles dans Tinkercad : pavés droits, cylindres, trous, alignements et groupements.
Les dimensions précises et les contraintes techniques seront communiquées en classe.
Compétences travaillées
Concevoir un objet technique utile · Utiliser des formes simples dans Tinkercad · Prévoir un assemblage avec un composant réel · Comprendre le rôle d'un roulement · Concevoir une pièce imprimable en 3D · Respecter un cahier des charges précis.
Travail attendu
À la fin de l'activité, vous devrez produire un modèle 3D propre comprenant : une partie fixe en forme de U · un système de serrage · un plateau rotatif · un emplacement prévu pour un roulement 608ZZ.
