Construis ta console
Desk Watch JOY STUDENT

Six composants sont nécessaires, le module RTC compris. Les câbles Grove sont déjà équipés de leurs connecteurs.

Composant	Rôle
Arduino UNO R3 + Grove Base Shield	Le cerveau et ses prises
Grove LCD RGB Backlight V4.0	Écran 16 × 2
Grove SHT31 ou SHT40	Température et humidité
Module RTC DS1307 ou DS3231	Heure, réveil, mode nuit
Grove Thumb Joystick	Navigation dans les menus
Grove Buzzer	Sons et alertes

Visserie

Vis	Qté	Pour
M3 × 6	4	UNO sur le fond
M3 × 12 fraisée	4	Fond sur la coque
M1,7 × 5	13	LCD (5), SHT (3), joystick (3), buzzer (2)
M1,7 × 5	2	Module RTC (selon ta carte)
M2 × 20	4	Cache, plateau et coque

Prends environ 20 % de vis en plus : les M1,7 sont minuscules. Outils : petit tournevis cruciforme (PH0 ou PH00 pour les M2 et M1,7, PH1 pour les M3), pince fine.

Branche les câbles Grove avant de poser le plateau. Visse sans forcer : les vis mordent directement dans le plastique.

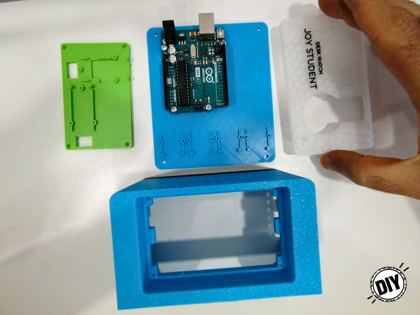

1. Fond

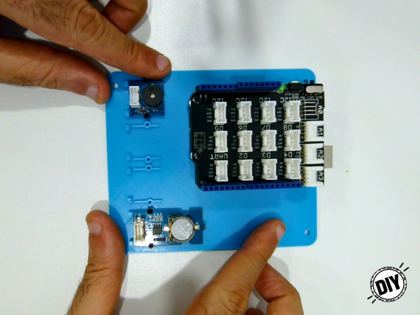

   Pose l'UNO sur ses quatre plots et fixe-le avec quatre vis M3 × 6, sans trop serrer. Fixe le buzzer sur l'un des emplacements 20 × 20 avec deux vis M1,7 × 5, puis le RTC sur un emplacement libre. Enfiche le Base Shield sur l'UNO.



2. Écran

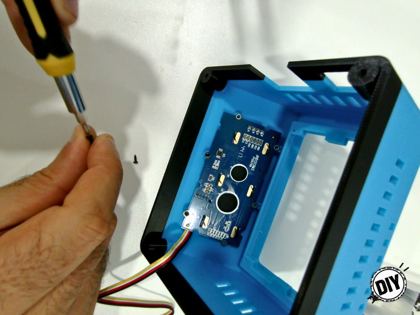

   Visse l'écran LCD sur les cinq plots de la coque avec cinq vis M1,7 × 5. Branche son câble Grove avant de fermer.



3. Plateau : capteur SHT

   Pose le module sur ses trois plots, composants vers le haut, et visse-le avec trois vis M1,7 × 5.



4. Plateau : joystick

   Pose la carte à plat, tête vers le haut, fiche Grove vers l'arrière du plateau, et visse-la avec trois vis M1,7 × 5 sans forcer.

5. Câbles

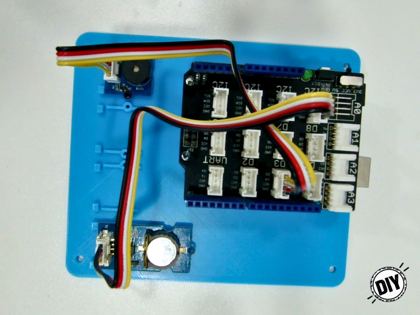

   Branche l'écran, le SHT et le RTC sur des prises I2C, le joystick sur A1 et le buzzer sur D3. Passe les fiches par les fenêtres du plateau.



6. Plateau et cache

   Pose le plateau sur le rebord de la coque, puis le cache par-dessus : les quatre poteaux se centrent dans les lamages du plateau. Visse les quatre M2 × 20 dans les coins. Le trou de 34 mm laisse passer la tête du joystick.



7. Fermeture

   Teste d'abord boîtier ouvert (voir « Programmer »). Rapproche ensuite le fond de la coque, l'encoche USB descendant sur la prise, et fixe-le avec quatre M3 × 12 fraisées par-dessous.



1. Installe la bibliothèque

   Dans l'IDE Arduino, installe Grove - LCD RGB Backlight (Outils, Gérer les bibliothèques).

2. Ne touche pas le joystick

   Au démarrage, la carte mesure la position de repos du joystick. Laisse-le libre à la mise sous tension.

3. Téléverse le programme

   Ouvre le croquis FR dans l'IDE, choisis la carte Arduino UNO et le bon port, puis téléverse. L'écran affiche « JOY STUDENT ».

4. Contrôle boîtier ouvert

   Vérifie l'écran, le joystick, la température et l'humidité, l'heure du RTC et le son du buzzer. Ferme le fond seulement quand tout fonctionne.

#include <Wire.h>
#include "rgb_lcd.h"

rgb_lcd lcd;

void setup() {
  lcd.begin(16, 2);
  lcd.setRGB(0, 120, 255);
  lcd.print("JOY STUDENT");
}

void loop() {}

• Change la couleur du rétroéclairage selon la température.
• Ajoute un seuil d'humidité qui déclenche le buzzer.
• Invente une mélodie et ajoute-la à la page Mélodie.
• Teste la console sur ton bureau pendant une semaine et note les écarts de température entre le jour et la nuit.
