RZ 75 — Les étapes de réalisation

Guide de montage pas à pas · Classe de 5^e · Pr. Belamine

8 stages · Édition 2026

👁️ 82 vues 📄 Télécharger le PDF

Les RZ 75 que vous allez concevoir ne sont pas de simples prototypes : ce sont des objets que vous emporterez ensuite avec vous et qui pourront être utilisés comme haut-parleurs lumineux. Pour cette raison, chaque étape de fabrication doit être réalisée avec soin afin d'obtenir un objet fiable, solide, propre et sécurisé. Un montage approximatif, avec un câblage désordonné, des soudures fragiles ou des finitions négligées, peut entraîner des pannes et rendre l'appareil inutilisable. Une réalisation rigoureuse et de qualité est donc attendue de chaque groupe.

👉 Demandez au professeur si vous avez un doute sur une étape.

La prise d'alimentation, l'interrupteur et l'abaisseur de tension

⏱ Durée : 1 h 30

Relier la borne + de la prise d'alimentation à la borne de gauche de l'interrupteur.
fil rouge · 5 cm min
Relier la borne de droite de l'interrupteur au IN+ de l'abaisseur de tension.
fil rouge · 6 cm min
Relier la borne – de la prise d'alimentation au IN– de l'abaisseur de tension.
fil noir · 12 cm min
Brancher l'alimentation 12 V. À l'aide du voltmètre (tension continue, sélecteur sur 20) et d'un tournevis, régler la tension de sortie de l'abaisseur à exactement 5 V.

Important — 5 V exactement. La sortie 5 V de l'abaisseur va alimenter l'ESP32 et les matrices LED, qui ont besoin de 5 V précis : au-delà, risque de détérioration.

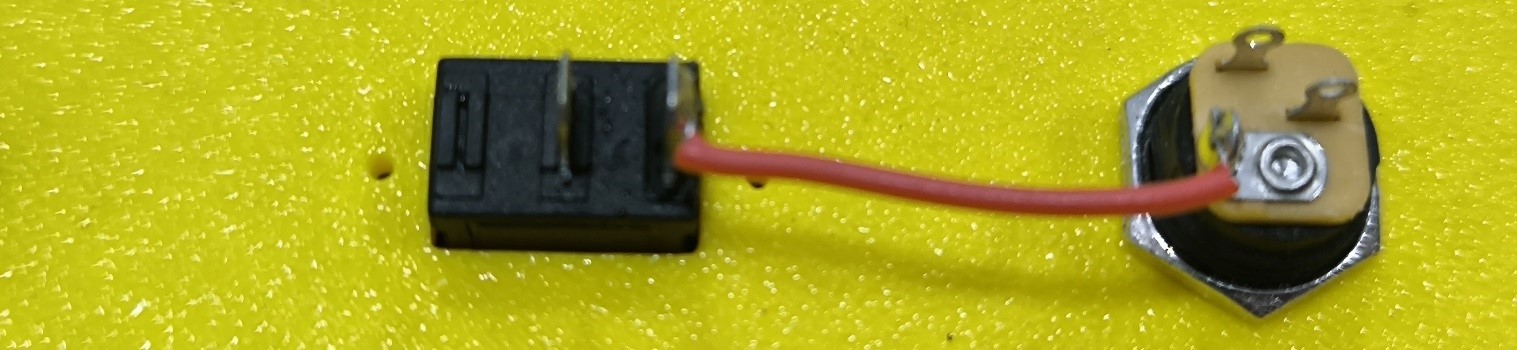

Prise, interrupteur — **Prise + interrupteur** — borne + reliée à la borne gauche.

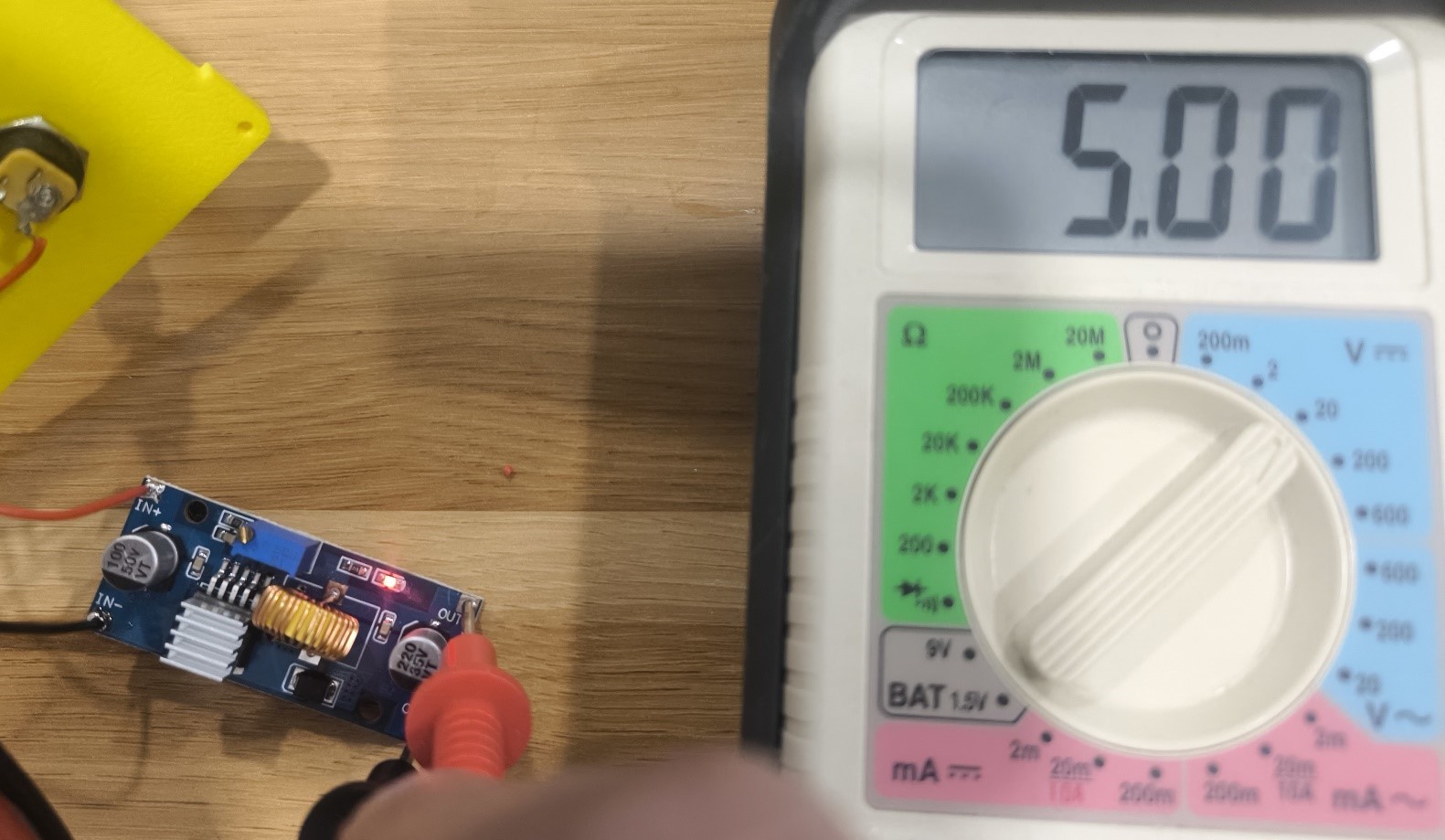

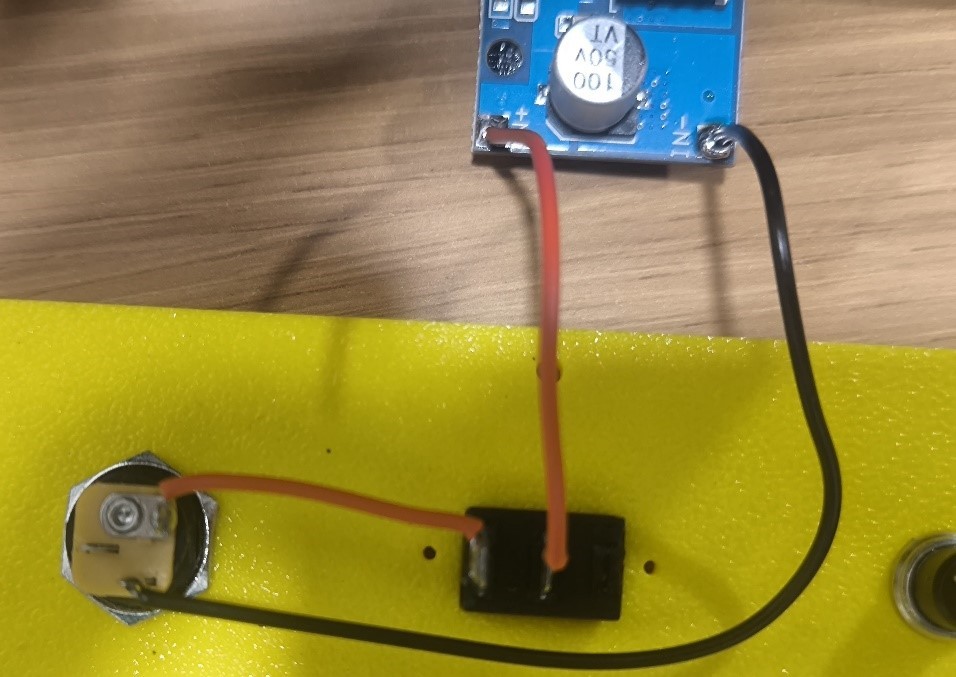

Réglage abaisseur au voltmètre — **Réglage** de l'abaisseur à 5 V au voltmètre.

Les haut-parleurs, l'abaisseur et la carte son (XY-P15W)

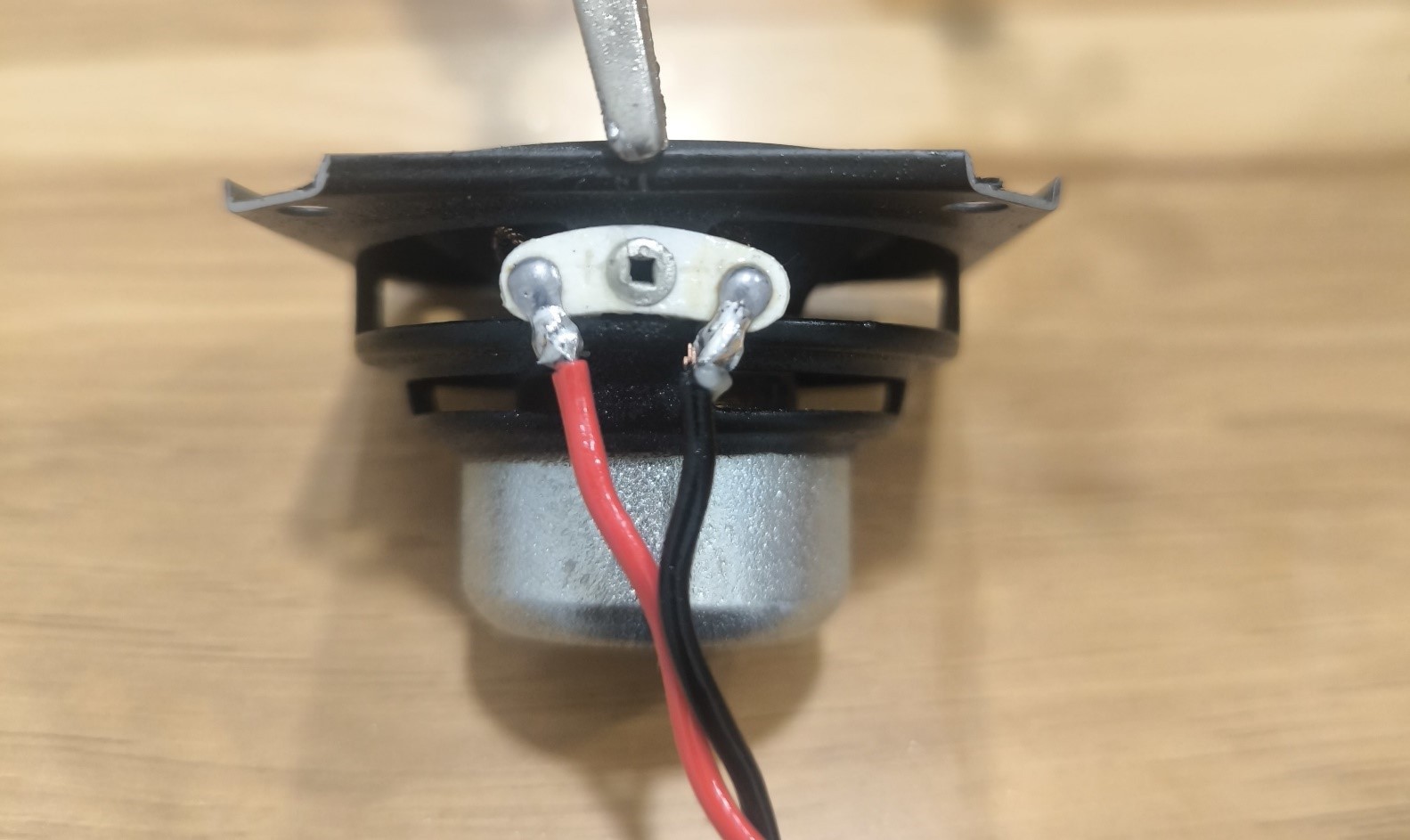

Souder les câbles torsadés des haut-parleurs — rouge dans +, noir dans –.
câble torsadé rouge/noir · 20 cm

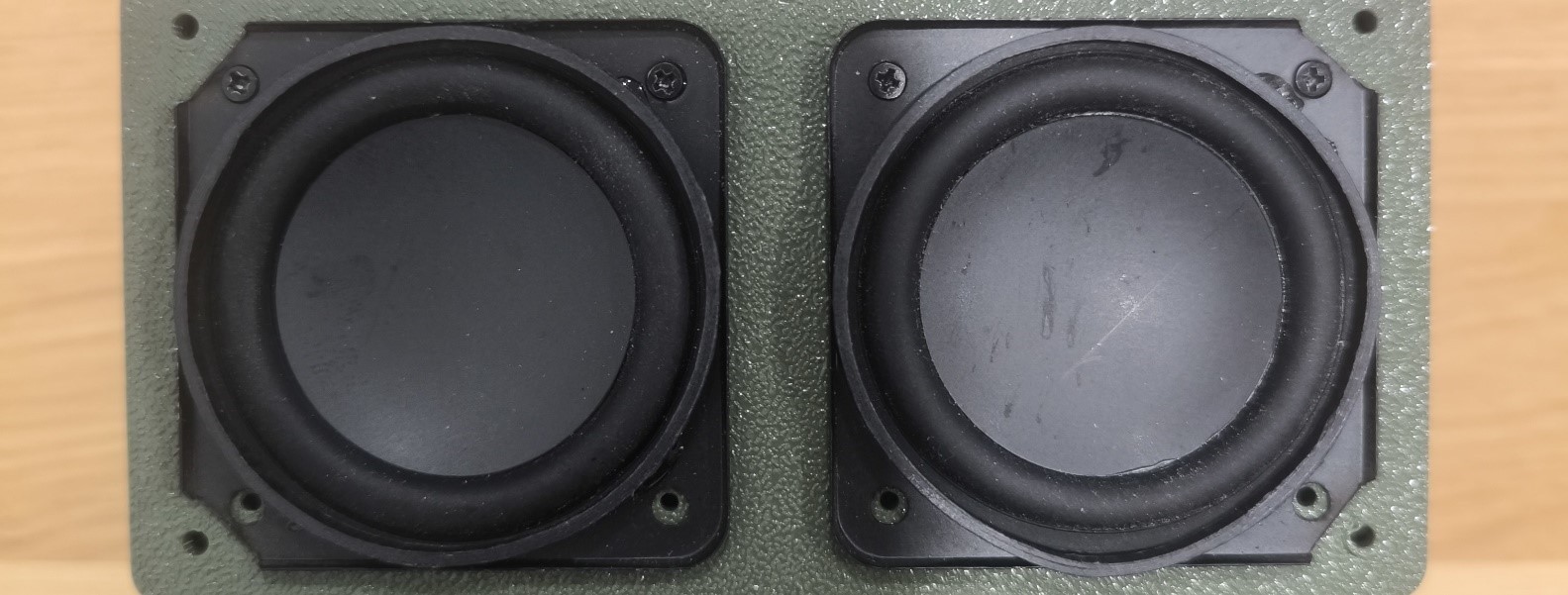

Fixer les 2 haut-parleurs sur le boîtier principal. vis M2×6
Relier la borne de droite de l'interrupteur (ou IN+ de l'abaisseur) au Power + de la carte son.
torsadé rouge · 7 cm
Relier la borne – de la prise d'alimentation (ou IN– de l'abaisseur) au Power – de la carte son.
torsadé noir · 7 cm
Relier la borne + et la borne – de chaque haut-parleur aux bornes + et – de SPK1 et SPK2 de la carte son XY-P15W.

Test son. Branchez l'alimentation 12 V : la LED de la carte son et celle de l'abaisseur doivent s'allumer. Connectez-vous ensuite à la carte son par Bluetooth depuis un ordinateur portable et testez le son ! Quand le son est OK, utilisez les scratchs et fixez la carte son.

Câbles torsadés haut-parleurs — Câbles torsadés des haut-parleurs soudés.

Carte son alimentation — Power + / Power – vers la carte son.

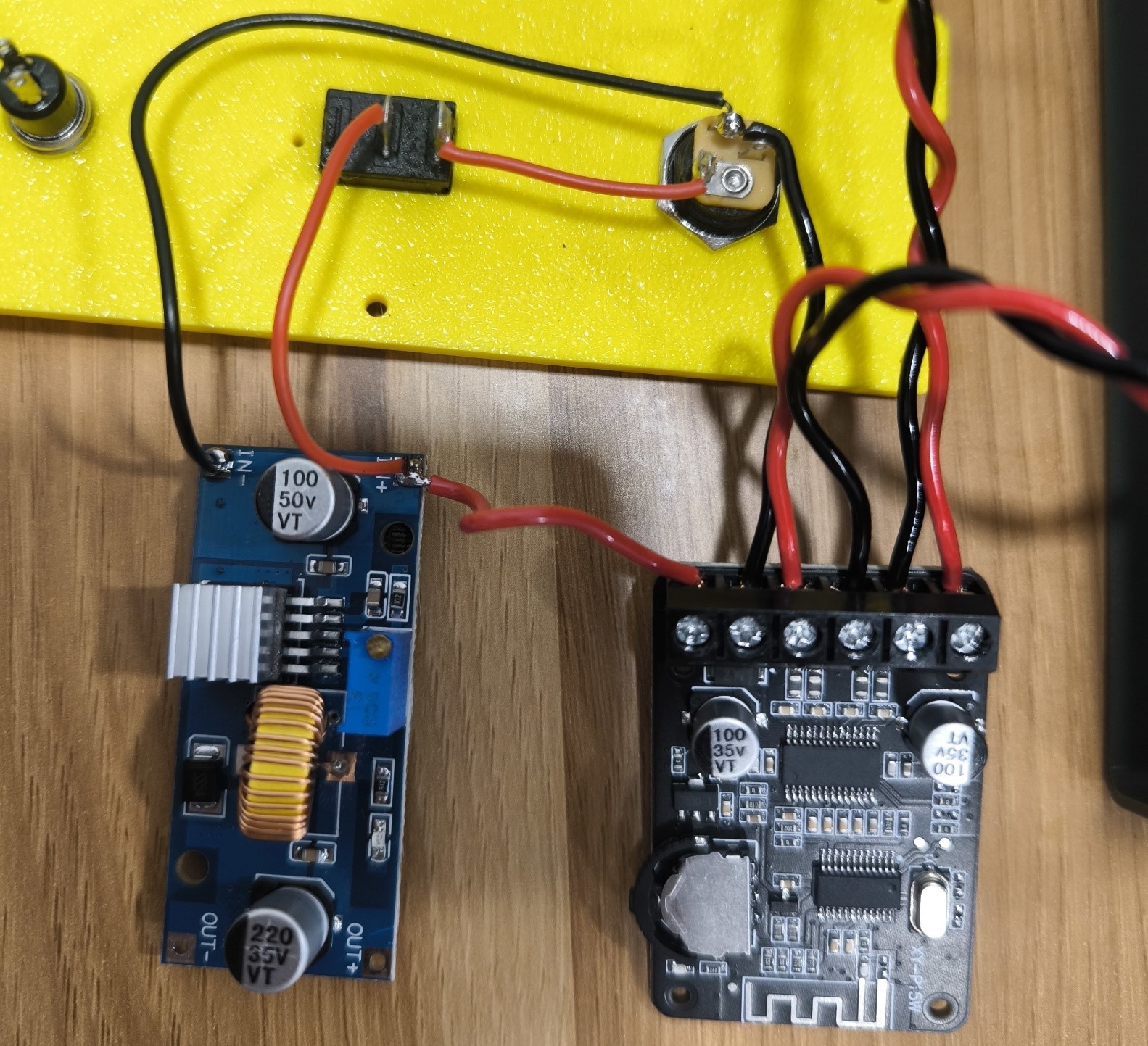

Branchement SPK1 SPK2 — Haut-parleurs sur **SPK1** et **SPK2**.

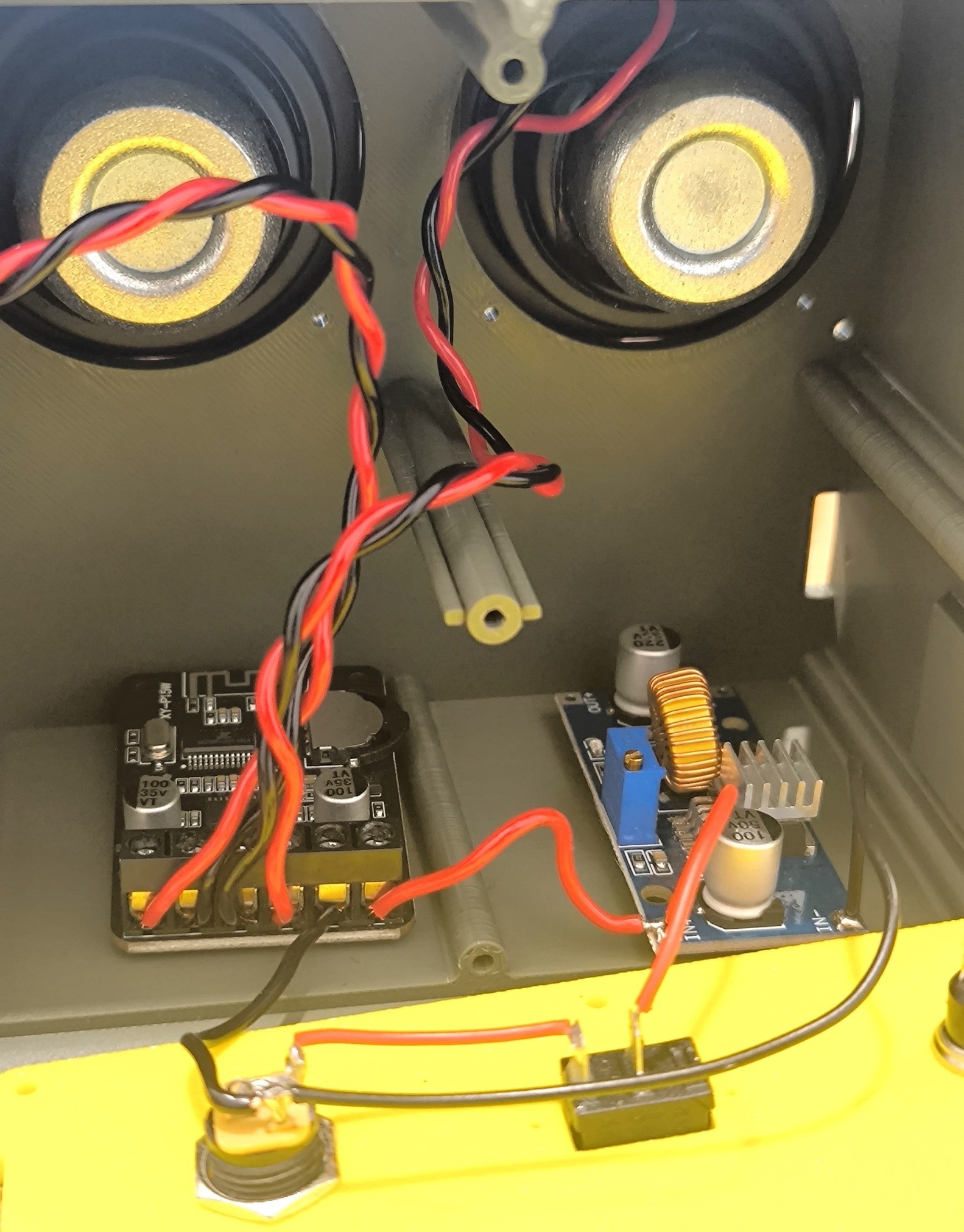

Carte son fixée avec scratchs — Son OK → carte son fixée aux scratchs.

Pour passer au stage suivant et obtenir les composants du stage 2, vous devez valider cette étape avec votre professeur.

Les 3 matrices LED

⏱ Durée : 30 min

⚠️ Le stage 2 demande une concentration et une précision maximales.

Placer les trois matrices comme sur la photo. Vérifier les positions des IN et OUT. Les matrices doivent rester parfaitement alignées.
Créer 4 contacts métalliques à partir des barrettes de pins mâles type Dupont.
Appeler le professeur pour être conseillé : créer 8 contacts en coupant en 2 les 4 contacts. Utiliser la pince coupante et faire très attention aux éclats (sécuriser avec la main).
Souder les contacts entre les 3 matrices comme sur la photo. C'est l'une des parties les plus difficiles du projet. Une fois soudé, vérifier qu'il n'y a pas de court-circuit ; corriger s'il le faut.

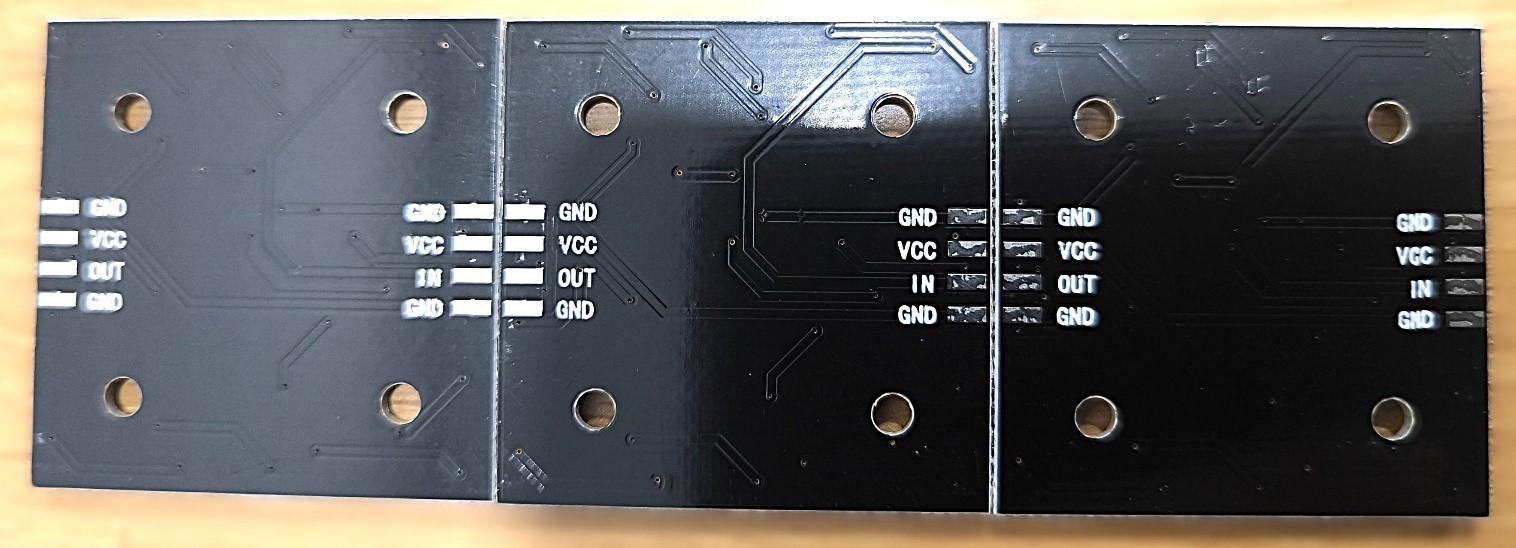

Trois matrices alignées — Les 3 matrices alignées, IN/OUT vérifiés.

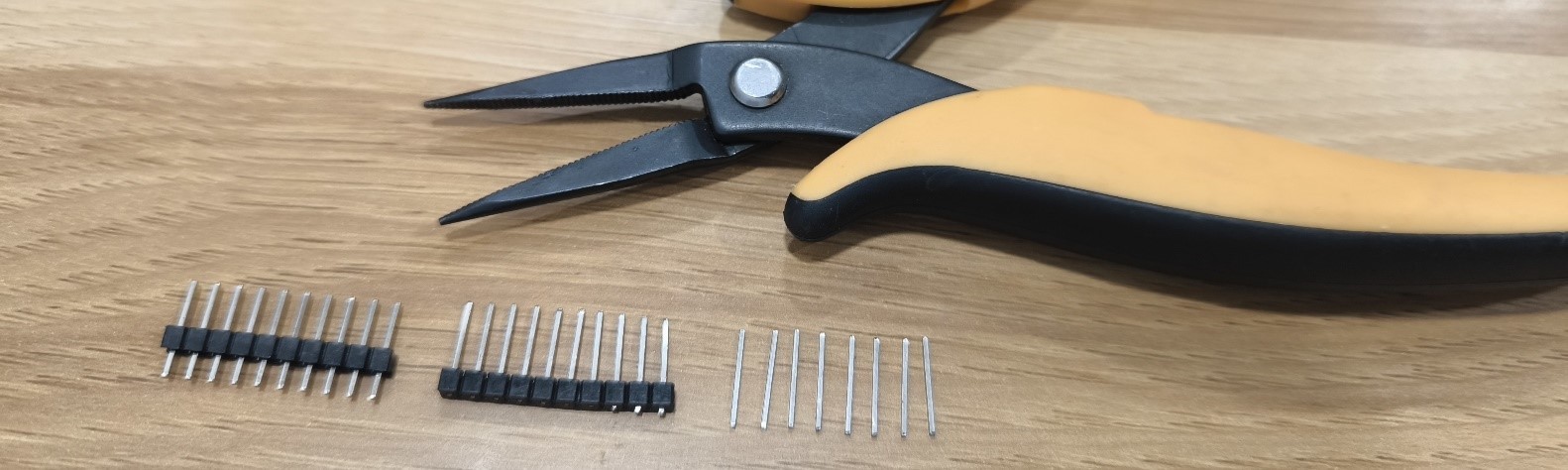

Contacts pins Dupont — Contacts métalliques (barrettes Dupont).

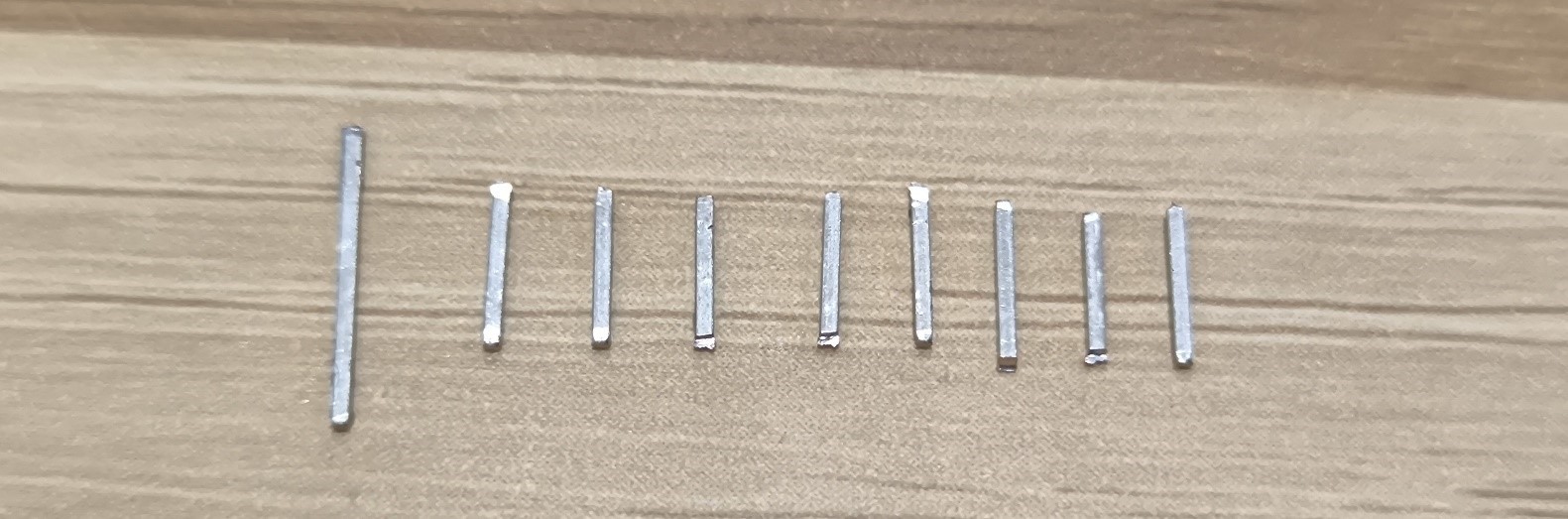

Couper les contacts en deux — 8 contacts obtenus à la pince coupante.

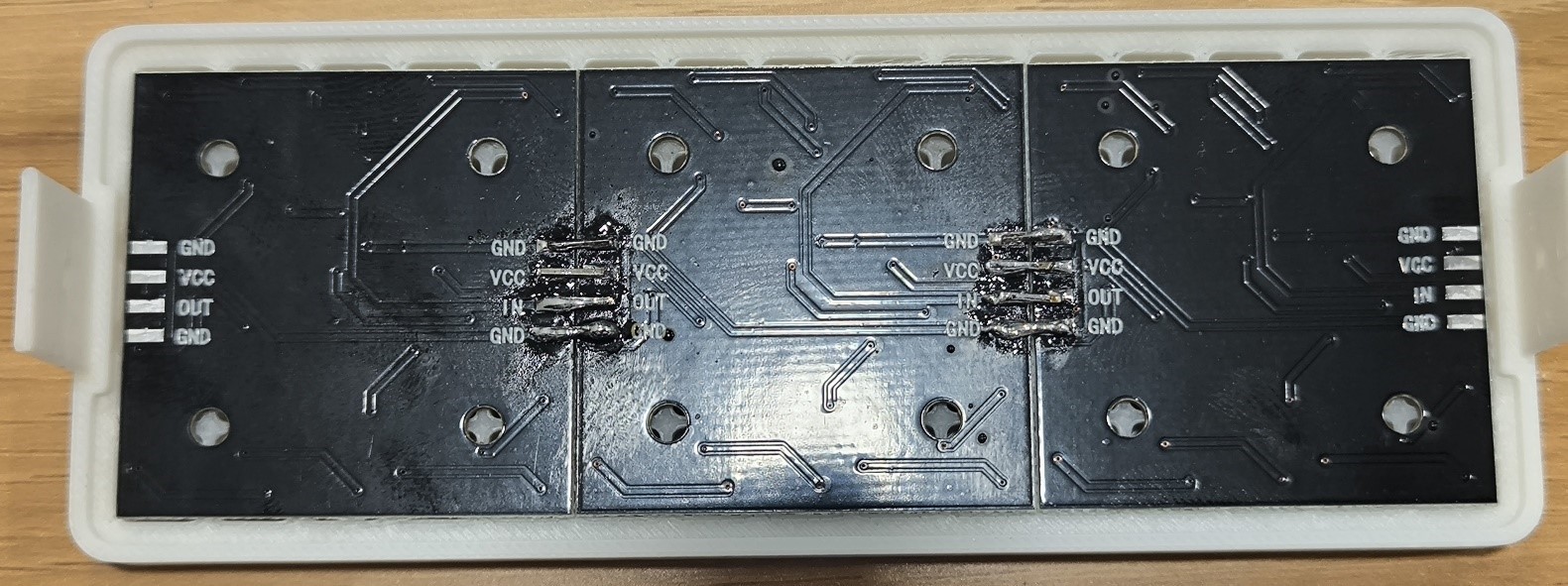

Soudure entre matrices — Soudure des contacts entre les 3 matrices.

Validez cette étape avec votre professeur pour obtenir les composants du stage 3.

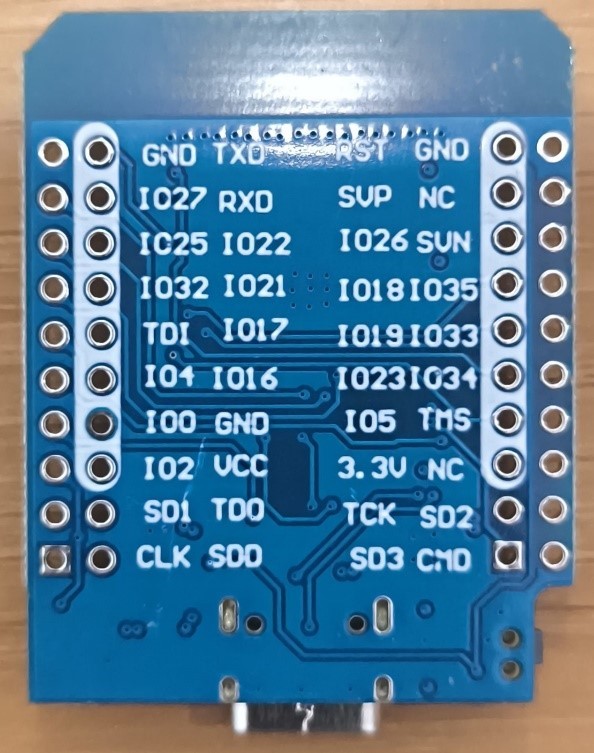

Le microcontrôleur ESP32 D1 MINI

⏱ Durée : 30 min

⚠️ Concentration, précision maximale et choix des bons types de fils.

L'ESP32 sera connecté au microphone grâce à 3 fils.
L'ESP32 sera connecté au bouton poussoir grâce à 2 fils.
L'ESP32 sera connecté à l'abaisseur (OUT+ et OUT–) grâce à 2 fils.
L'ESP32 sera connecté aux matrices LED grâce à 1 fil.

On commence par souder sur l'ESP32 l'ensemble des fils utilisés, soit 8 fils. Utiliser la pince crocodile.

Alimentation de l'ESP32 (5 V) : souder 2 fils sur VCC et GND.
VCC · rouge · 15 cm · AWG22/24/26 GND · noir · 15 cm · AWG22/24/26
Pour le reste des soudures, suivre le tableau ci-dessous. les 8 fils : 15 cm chacun

Élément	Couleur du fil (conseillée)	Sur le module	Sur l'ESP32
Alimentation carte	Rouge	OUT + (abaisseur 5 V)	VCC (5 V)
Alimentation carte	Noir	OUT – (abaisseur)	GND
Matrice LED	Rouge 22 AWG	VCC	VCC (5 V)
Matrice LED	Noir 22 AWG	GND	GND
Matrice LED (signal)	Mauve / Jaune / Blanc	IN	IO4
Micro (GY-MAX4466)	Rouge	VCC	3.3 V
Micro (GY-MAX4466)	Noir	GND	GND
Micro (signal)	Jaune / Blanc	OUT	IO34
Bouton poussoir	—	Patte 1	IO25
Bouton poussoir	—	Patte 2	GND

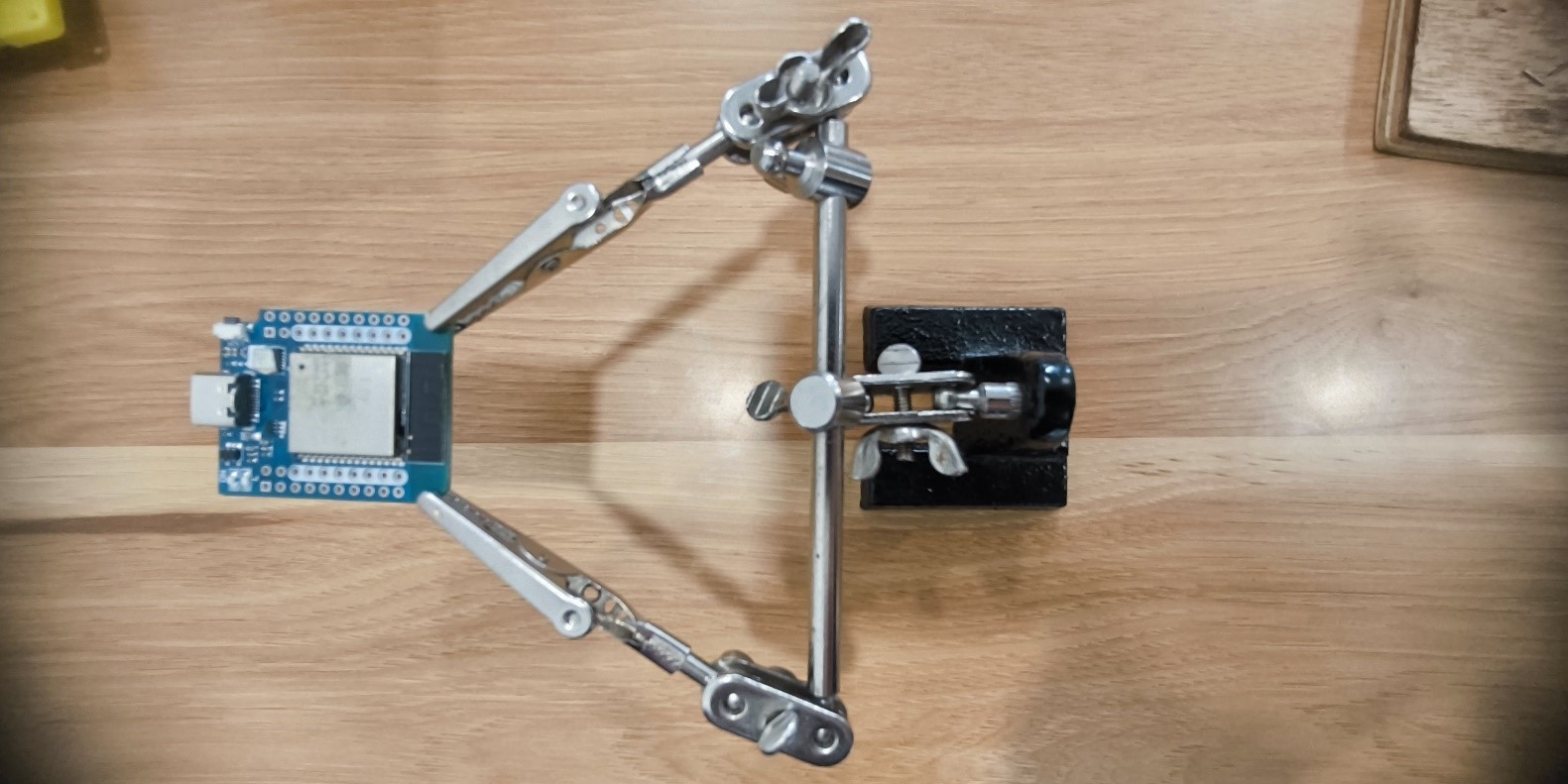

Soudure à la pince crocodile — Soudure des fils (pince crocodile).

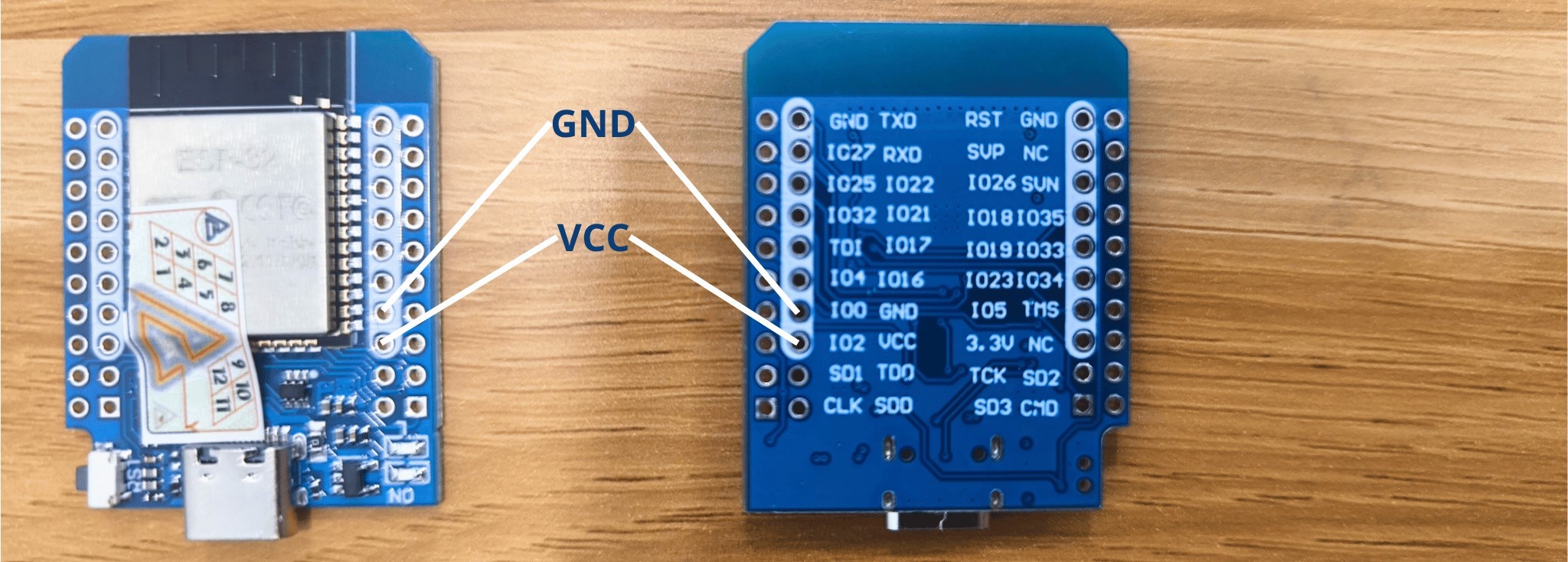

VCC GND ESP32 — Fils VCC (rouge) et GND (noir) sur l'ESP32.

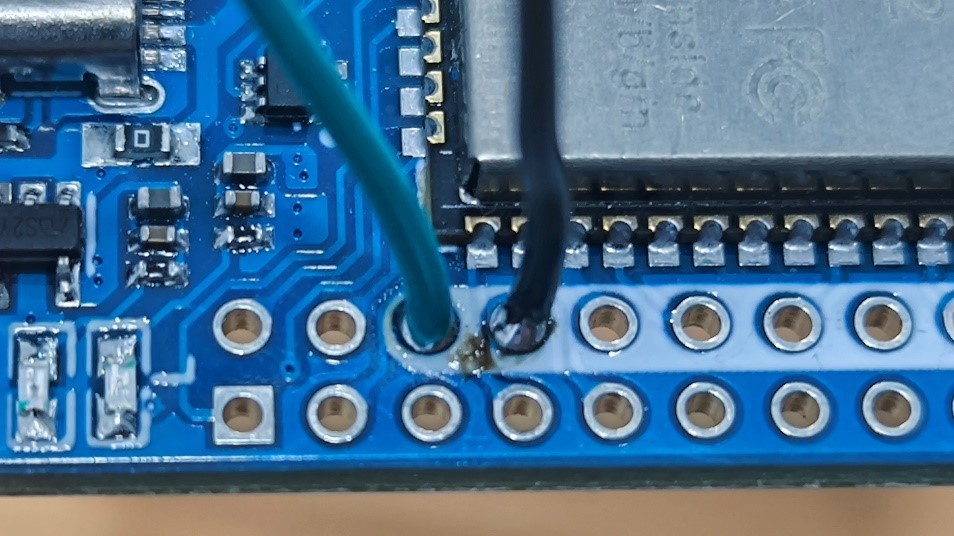

Les 8 fils soudés — L'ensemble des 8 fils soudés.

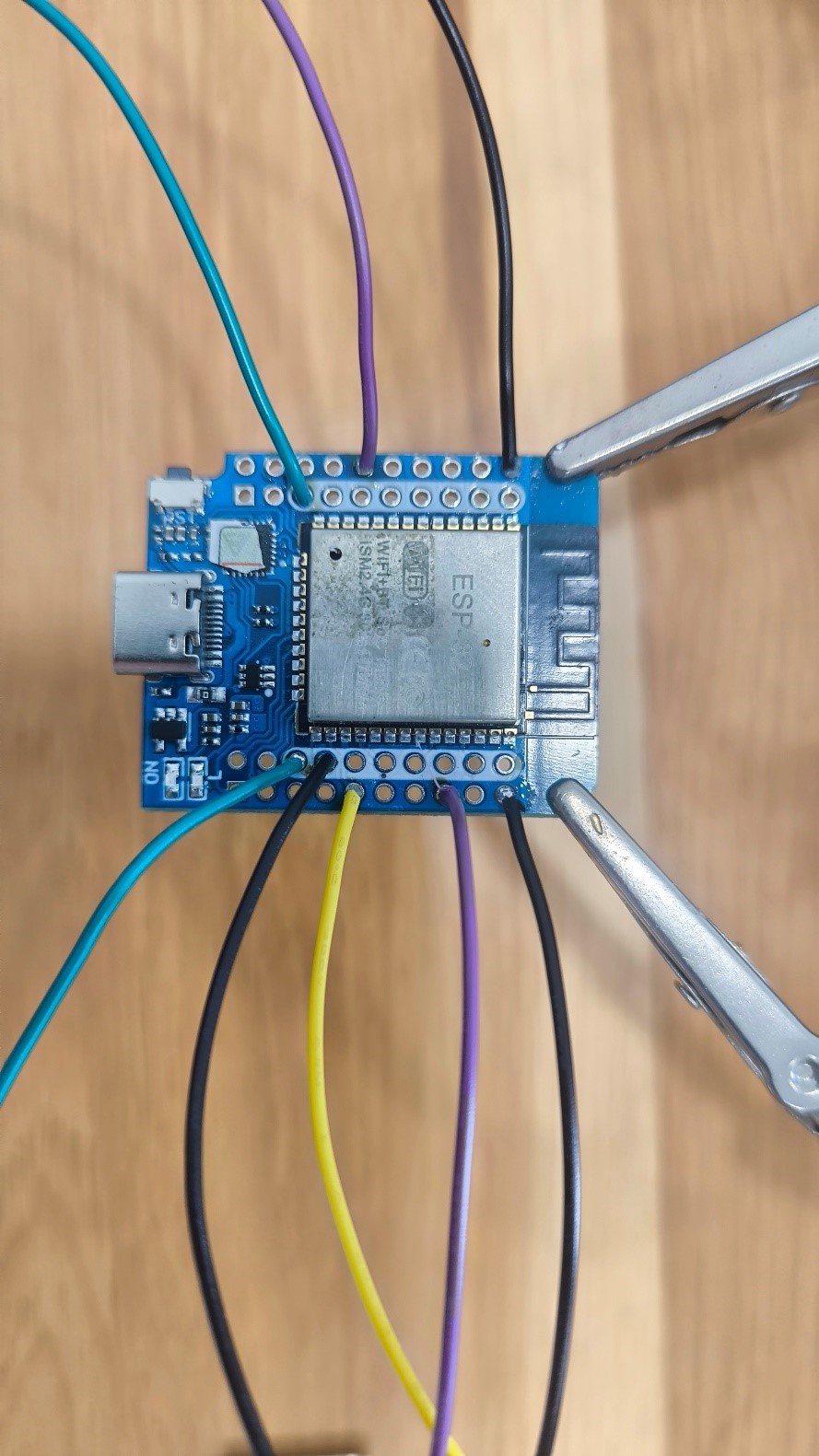

Détail câblage ESP32 — Détail du câblage selon le tableau.

Validez cette étape avec votre professeur pour obtenir les composants du stage 4.

Le microphone MAX4466 et le branchement final

⏱ Durée : 45 min

Connecter l'ESP32 au microphone comme dans le tableau. 3.3V GND IO34

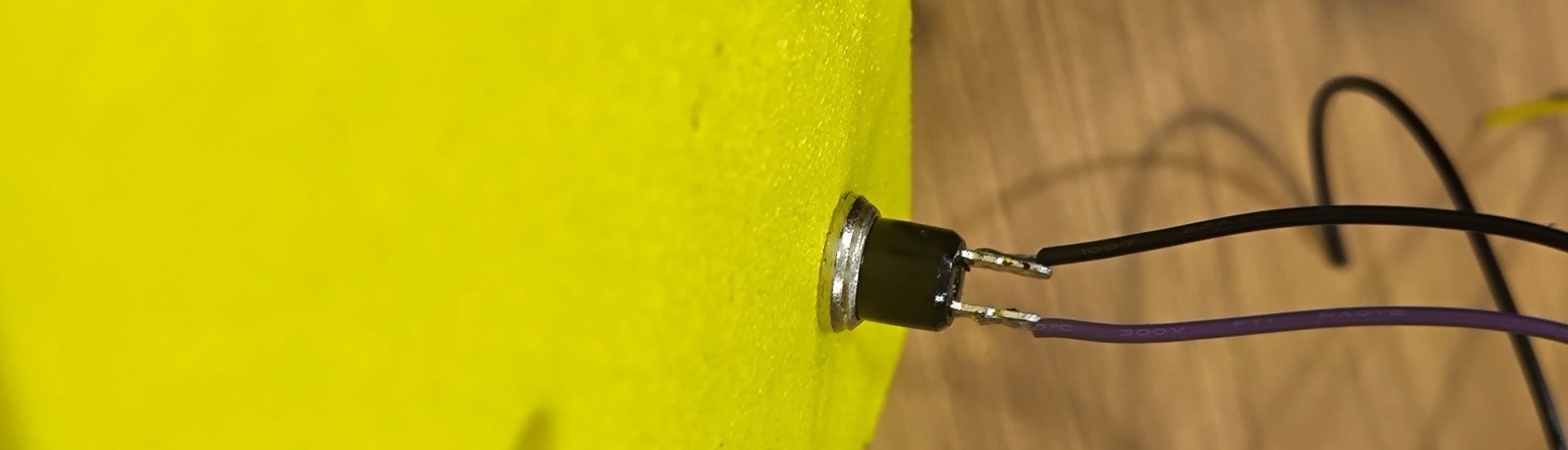

Connecter l'ESP32 au bouton poussoir. GND IO25
Connecter la matrice LED à l'abaisseur et à l'ESP32. VCC GND
Connecter l'ESP32 et la matrice LED (signal). 5V GND IO4

Astuce câblage. Faire passer le fil entre IN et IO4 par l'intérieur du RZ 75. VCC et GND · 10 cm · 22 AWG

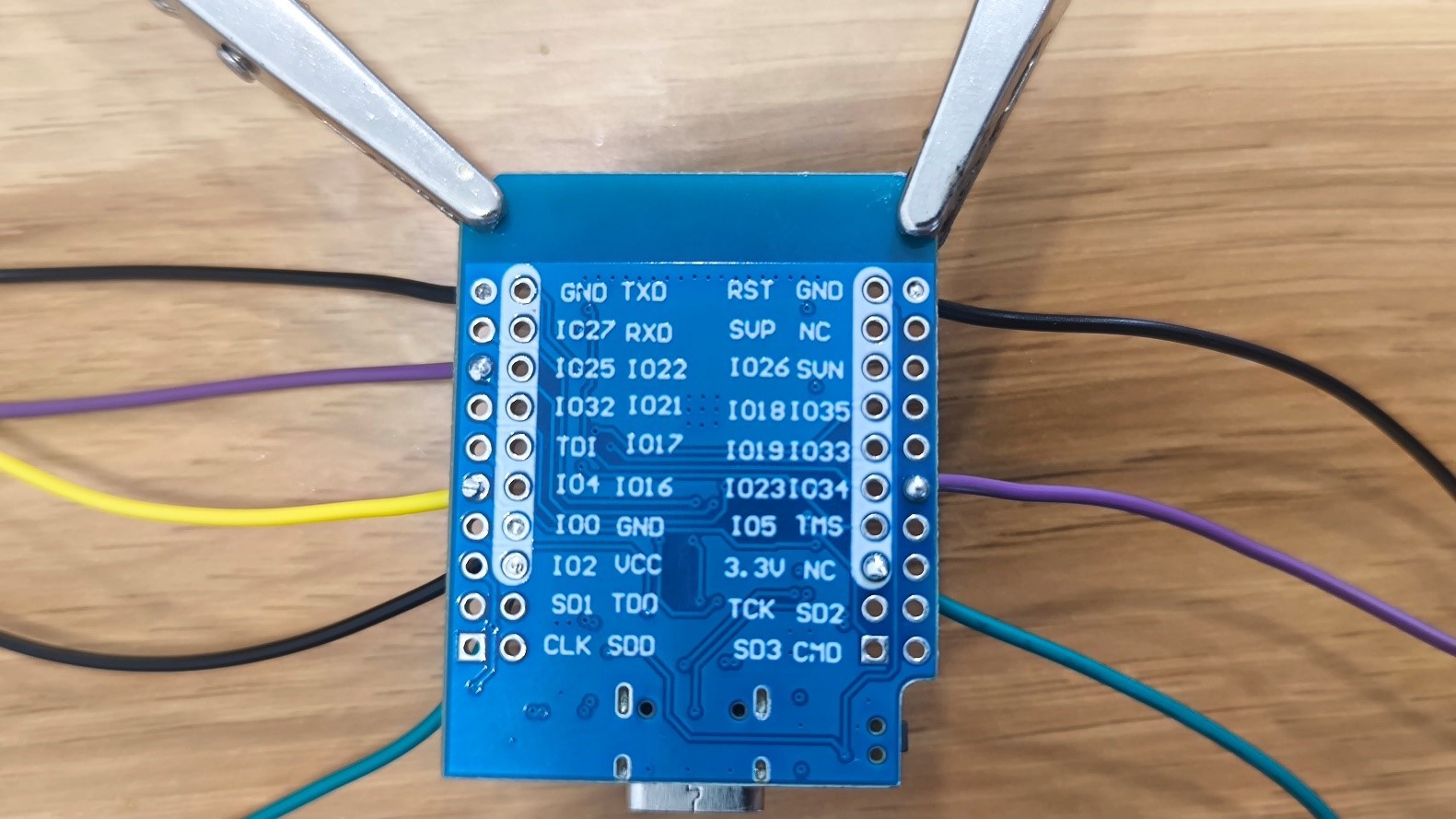

Micro sur ESP32 — Microphone MAX4466 (3.3V / GND / IO34).

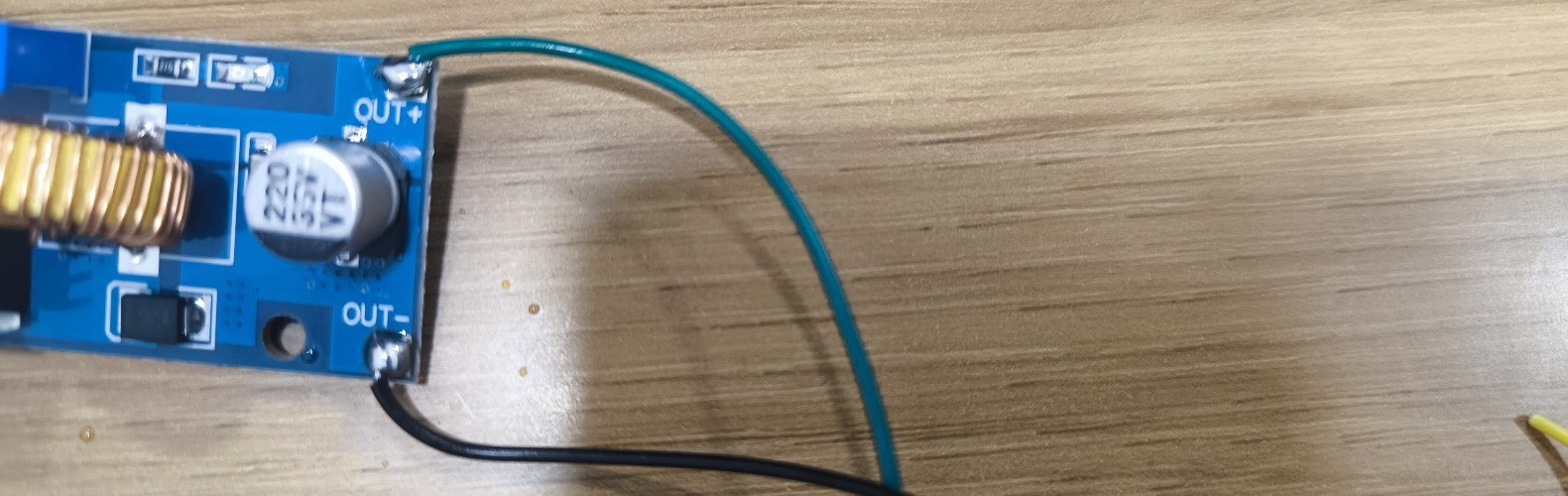

Matrice LED alimentation — Matrice LED reliée (VCC / GND).

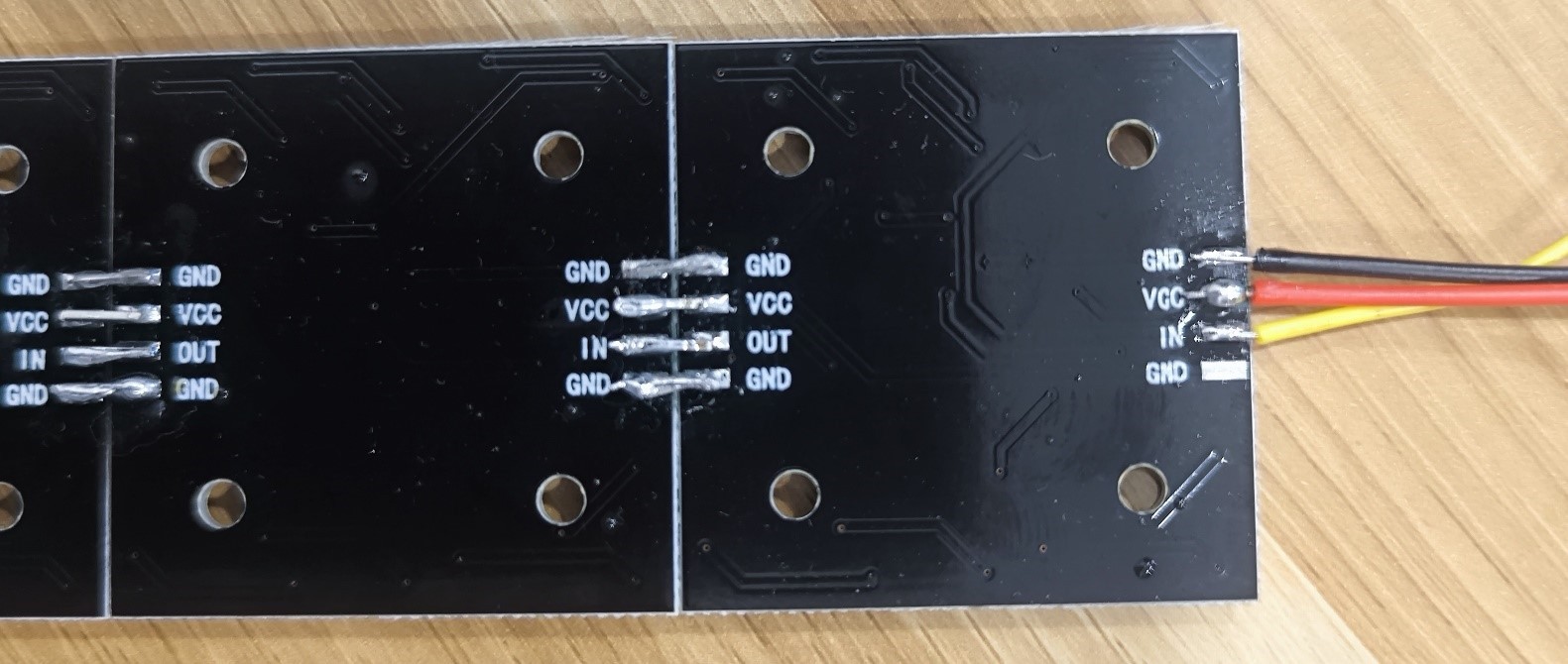

Signal matrice IO4 — Signal matrice LED vers IO4.

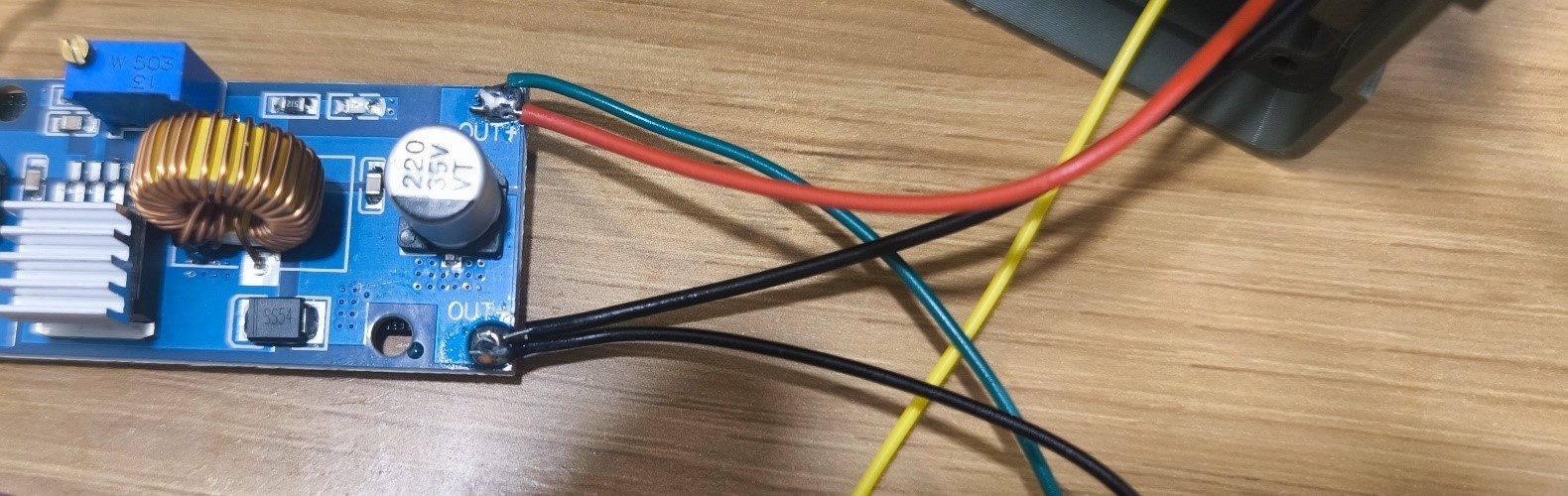

Câblage interne — Fil passé par l'intérieur du boîtier.

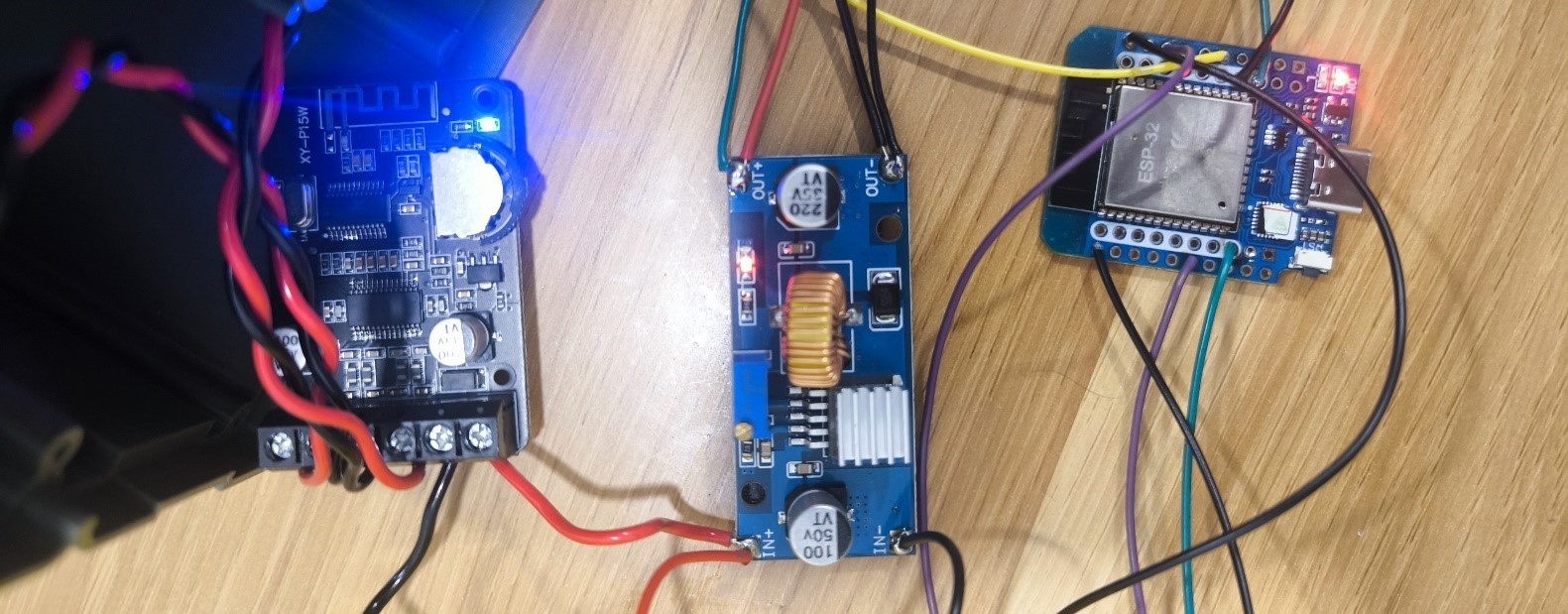

Montage assemblé — Branchement final assemblé.

Validez cette étape avec votre professeur pour obtenir les composants du stage 5.

Vérifications & mesures

⏱ Durée : 30 min

Alimenter le RZ 75 en 12 V : les LEDs de la carte son, de l'abaisseur et de l'ESP32 doivent s'allumer normalement.
Mesurer la tension de sortie de l'abaisseur, entre OUT+ et OUT–.

Mesure	Valeur relevée
Tension entre OUT+ et OUT–	…………………… V

3. Remplir le tableau : quelle couleur de fil et sur quel IO au niveau de l'ESP32 ?

Élément	Couleur du fil	Sur l'ESP32
Matrice LED (signal)	……………	……………
Micro (signal)	……………	……………
Bouton poussoir (signal)	……………	……………

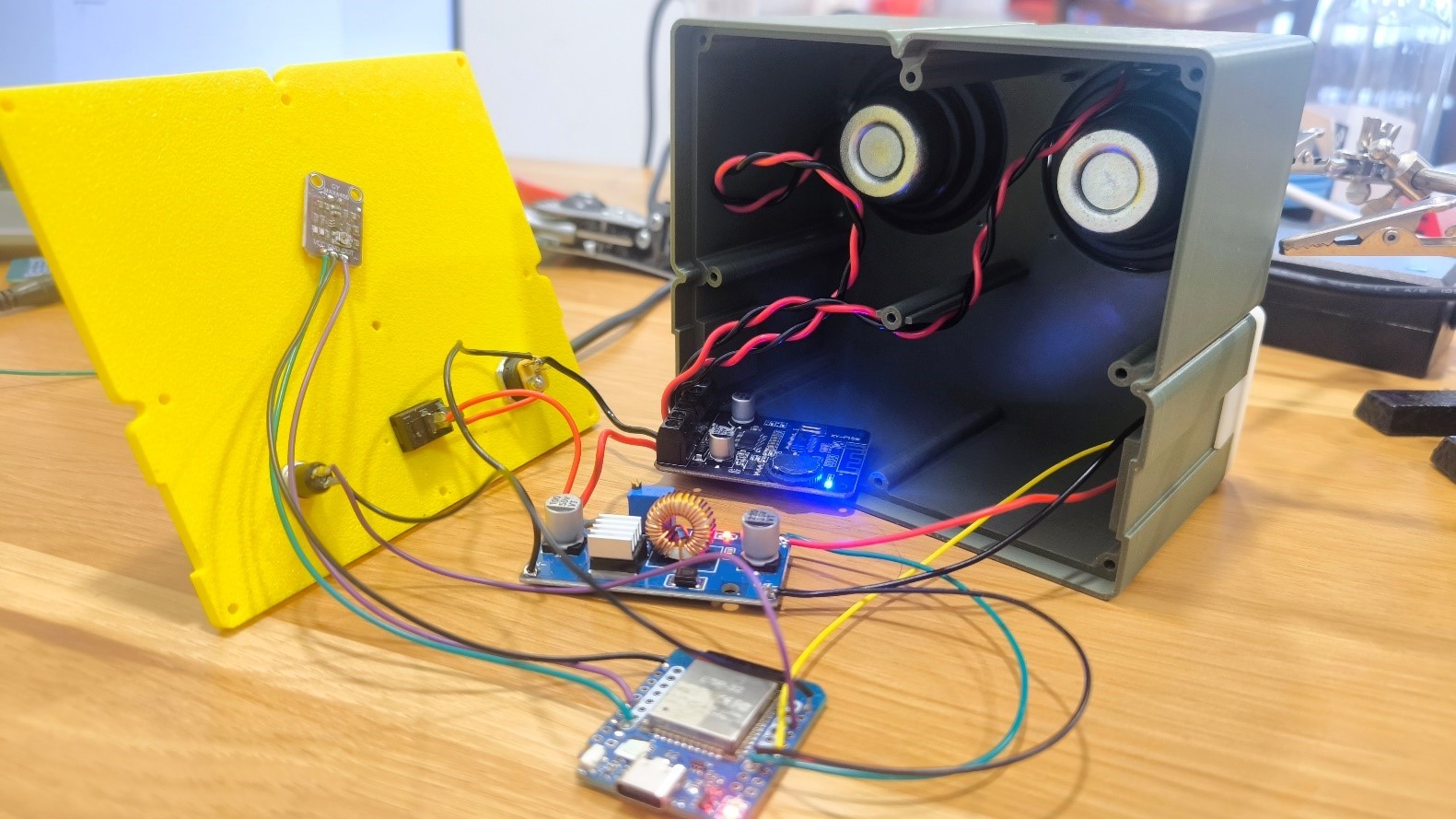

4. Le montage doit ressembler à ceci :

Montage complet attendu à la fin du stage 5.

Validez cette étape avec votre professeur pour passer au stage 6.

Tester le microphone, les LEDs et le bouton

⏱ Durée : 30 min

Téléverser le fichier Test_micro_max4466_ESP32.ino et régler la sensibilité en tournant la molette du micro.
• Si « SON DÉTECTÉ » s'affiche tout le temps → tourner la molette vers la gauche.
• Si rien ne se déclenche → tourner la molette vers la droite.
Téléverser Test_LEDS_ESP32.ino. Si les 3 matrices ne s'allument pas, revérifier les soudures.
Téléverser Test_Bouton_Poussoir_ESP32.ino.
Explication du code de test :
• Au démarrage : couleur aléatoire.
• Appui court : change de couleur aléatoire.
• Appui long (≥ 2 s) : éteint les LEDs.
• Appui long (≥ 2 s) quand c'est éteint : rallume avec une nouvelle couleur.
Si ça ne marche pas, informer le professeur.

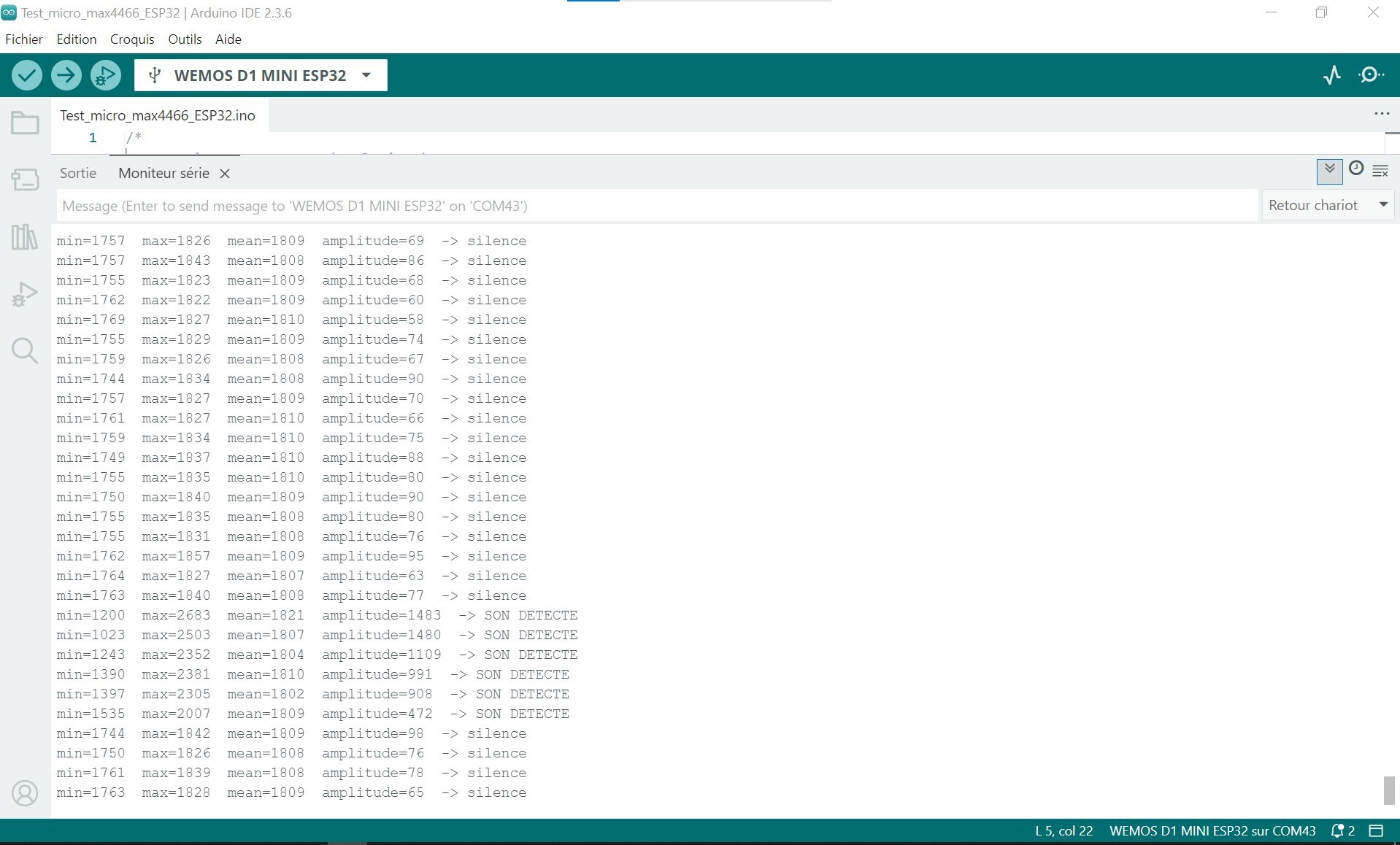

Test du microphone — Réglage de la molette du micro.

Test LEDs rouge — Test des matrices LED.

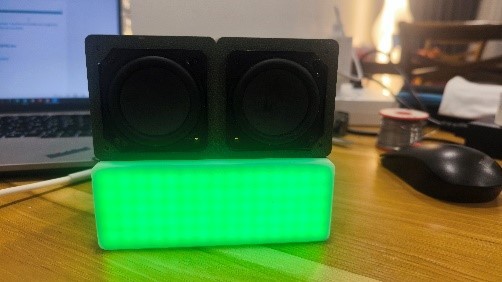

Test LEDs vert — Les 3 matrices s'allument.

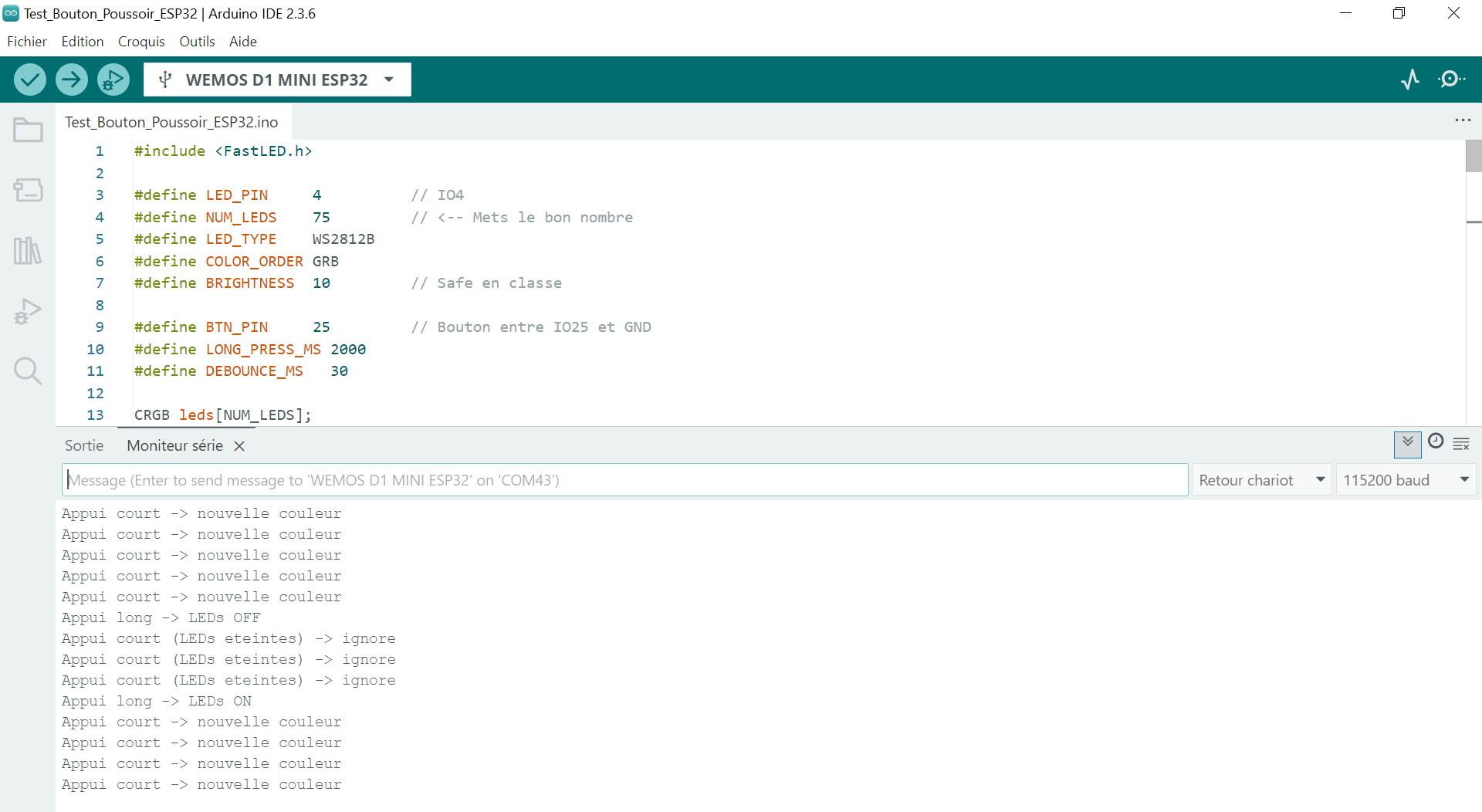

Test bouton poussoir — Test du bouton poussoir.

Le programme final avec effets lumineux

Programme complet

On téléverse une version complète du programme : on peut choisir différents effets lumineux qui réagissent au son, grâce au bouton poussoir.

RZ75_V8.ino — code final complet pour D1 mini ESP32 avec les nouvelles broches :

LED DATA → IO4
Bouton → IO25 (entre IO25 et GND)
Micro GY-MAX4466 → IO34 (VCC 3.3 V, GND, OUT sur IO34)
Luminosité = 10
Appui court : mode suivant · Appui long ≥ 2 s : ON/OFF des LEDs

RZ75 en fonctionnement — Le RZ 75 avec les effets lumineux.

📖 Le fonctionnement détaillé des 14 effets et des commandes est décrit dans le manuel d'utilisation du RZ 75.

Installer le potentiomètre (luminosité)

Optionnel · ⏱ 1 h

On installe un potentiomètre pour changer la luminosité.

Alimenter le potentiomètre avec 3.3 V (une patte), GND (une patte) et GPIO35 (patte du milieu).
GND · 10 cm · 28 AWG → patte GND du bouton poussoir 3.3V · 10 cm · 28 AWG → patte VCC du micro IO35 · 15 cm · 28 AWG → patte du milieu ↔ IO35 de l'ESP32

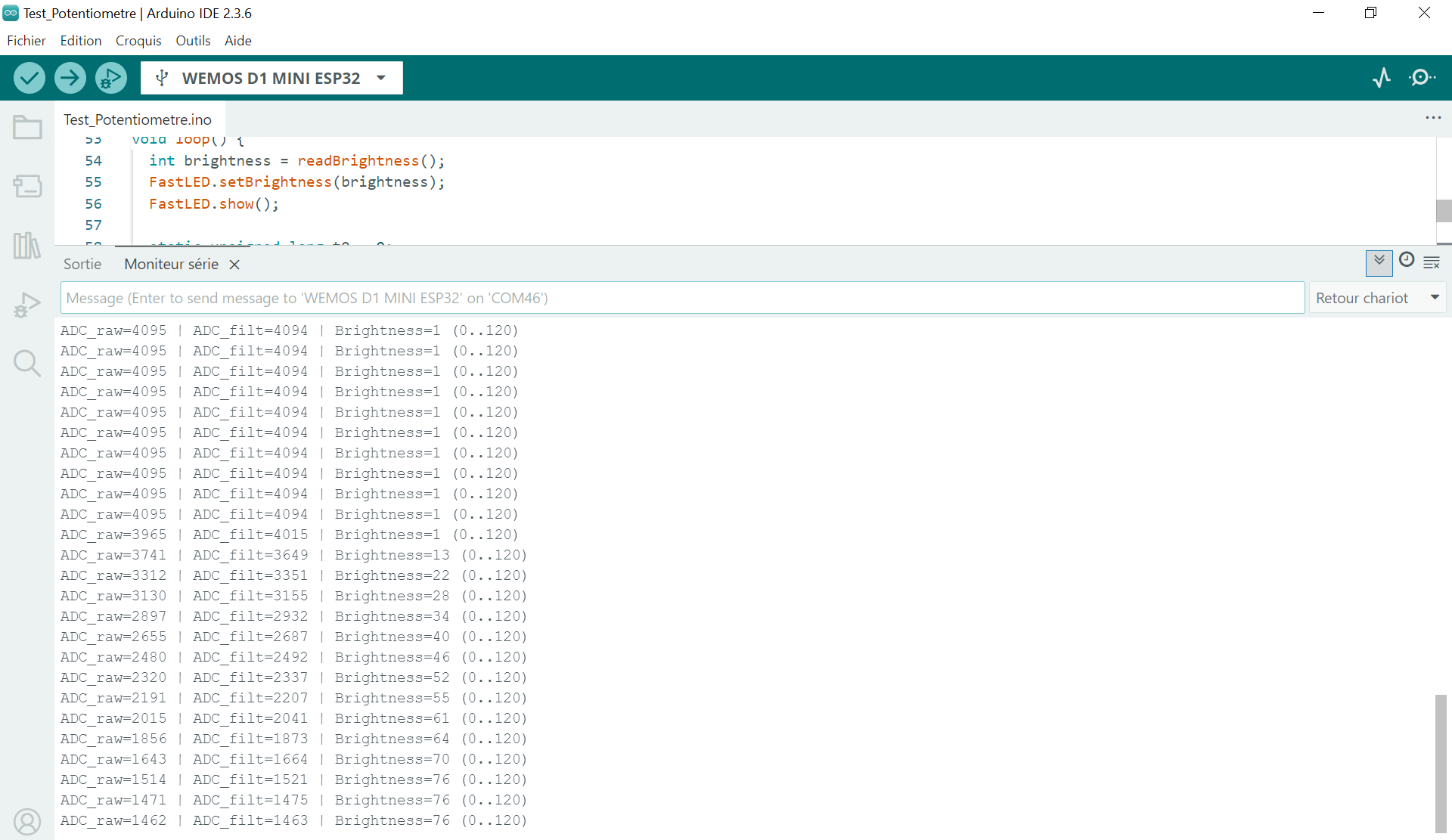

Téléverser Test_Potentiometre.ino pour tester le potentiomètre.
Téléverser le programme final avec potentiomètre : RZ75_V8_Pot.ino.

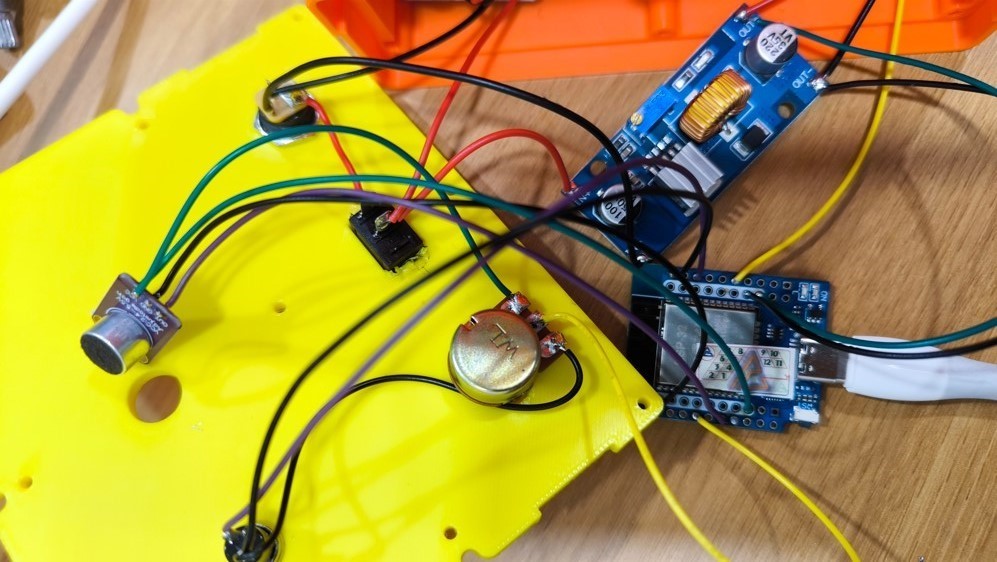

RZ75 final avec potentiomètre — Le RZ 75 terminé, avec potentiomètre.

🎉 FIN — Le RZ 75 est terminé. Bravo !
